東京都新宿区床暖房専用給湯器交換　高木産業TP-DN321R-1→リンナイRH-62W・据え置き台・FC-09DR・熱動弁

ガス給湯器交換サービス　安田欣爾です

今日は神奈川県横浜市青葉区で給湯器交換

そのあとは神奈川県鎌倉市で給湯器交換になります

今回もお客様に笑顔で喜んでいただけるように頑張りましょう！

何だかんだブログを毎日投稿出来ている

自分を褒めたいので今度ラーメンを食べに行きましょう！

世田谷区の麺ジャラスKに行きたい！

世田谷区の方へ・・・

ぜひ、給湯器の交換で行かせてください！

お湯が出て笑顔！

笑顔のお手伝いしています

Lineでもお問い合わせが出来ます

詳しくは下記をクリック！

今回の給湯器交換施工事例紹介は

給湯器交換場所　東京都新宿区

交換前給湯器　高木産業TP-DN321R-1

交換後給湯器　リンナイRH-62W・据え置き台・FC-09DR・熱動弁

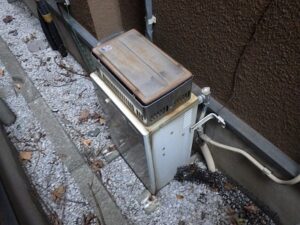

交換前給湯器　高木産業TP-DN321R-1

お客様との出会いは・・・

高木産業さんの床暖房専用給湯器ですが、

給湯器の調子が悪いので給湯器の交換を考えました。

床暖房の配線は3芯が必要！昔の床暖房配線は2芯があるので注意が必要！

床暖房を交換・新設する際に意外と見落とされがちなのが「配線の芯数」です。現在主流となっているガス温水式床暖房（TESなど）のリモコンやコントローラー配線は【3芯】が基本仕様になっています。3芯配線は「電源」「信号」「共通線」などを安定してやり取りできるため、細かな温度制御やエラー検知などに対応できるのが特徴です。

一方、築年数が経過している住宅では、床暖房の配線が【2芯】のまま残っているケースがあります。これは昔のシンプルな制御方式で使われていたもので、現在の多機能タイプの熱源機やリモコンには対応できない場合があります。そのまま接続しようとすると、リモコンが作動しない、温度調整ができない、エラー表示が出るなどの不具合につながることがあります。

特に給湯器と床暖房を同時に交換する場合は注意が必要です。熱源機だけ最新機種にしても、既存配線が2芯だと正常に動かない可能性があるため、事前の現地調査で必ず配線の確認を行います。場合によっては、壁内配線の引き直し工事が必要になることもあります。

マンションでは配線経路に制限があるため、管理規約や配管スペースの状況確認も重要です。戸建てでも床下点検口から確認できるとは限らないため、専門業者によるチェックが安心です。

床暖房は冬場に欠かせない設備だからこそ、「機器本体」だけでなく「配線の芯数」まで確認することが、トラブルを防ぐ大切なポイントです。交換を検討している方は、3芯対応かどうかを必ず確認しましょう。

どうしても配線を変更できない場合はリンナイさんに無線式リモコンがあるのでそちらを使用するのもありですが

コスト面で無線式リモコンは割高になります。

床暖房給湯器の設置状況で据え置き台も必要？

床暖房対応の給湯器（熱源機）を設置する際、「据え置き台が必要かどうか」は設置状況によって大きく変わります。すべての現場で必須というわけではありませんが、条件によっては重要な役割を果たします。

まず戸建て住宅で屋外地面に設置する「据え置き設置型」の場合、本体を直接地面に置くことは基本的にありません。ブロック基礎や専用の据え置き台を使用し、地面から数センチ浮かせて設置します。これは雨水の侵入や湿気による腐食を防ぐためです。特に床暖房対応の熱源機は本体が大型・重量級になるため、安定した設置台が重要です。

一方、壁掛型の場合は外壁に固定金具で取り付けるため、通常は据え置き台は不要です。ただし、配管スペースが狭い場合や配管の取り回しの都合で床置きに変更するケースでは、別途据え置き台が必要になります。

マンションのベランダ設置やパイプスペース設置の場合も状況次第です。既存が壁掛型ならそのまま交換できますが、経年劣化で壁強度に不安がある場合や重量増加する機種へ変更する場合は、安全面から据え置き架台を使用することがあります。また、床暖房付き給湯器は通常タイプより重いため、耐荷重確認も重要です。

さらに、積雪地域や水はけの悪い場所では、本体を高くするために専用の高置き台を設置することもあります。凍結や冠水防止の意味でも有効です。

結論として、据え置き台が必要かどうかは「設置タイプ」「設置場所」「機種の重量」「周辺環境」によって判断されます。交換時には必ず現地調査を行い、安全性と耐久性を考慮した設置方法を選ぶことが大切です。

それでは既存のガスター・東京ガス床暖房専用給湯器より

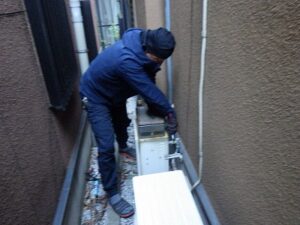

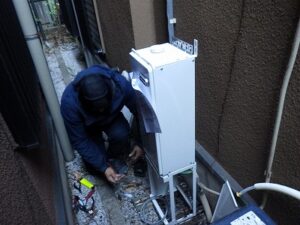

床暖房配管とガス配管とリモコン配線を取り外していきます

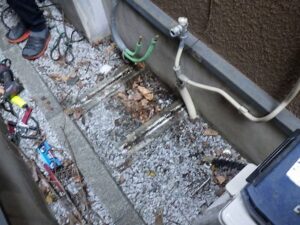

既存のガスター・東京ガス床暖房専用給湯器を撤去します

新しいリンナイ床暖房専用給湯器の据え置き台を準備します

据え置き台に新しいリンナイ床暖房専用給湯器を設置します

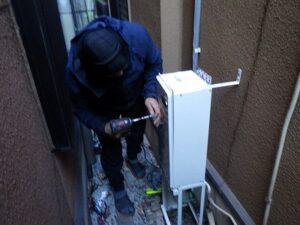

床暖房専用給湯器の転倒防止金具を取り付けます

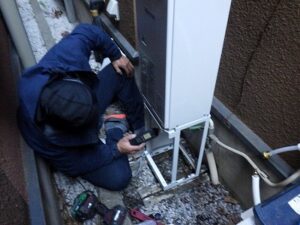

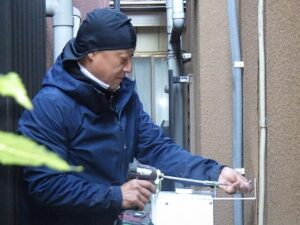

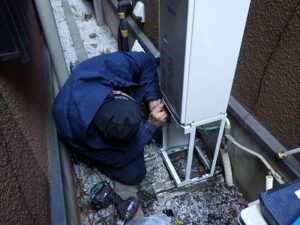

床暖房専用給湯器にガス配管・暖房配管を接続します

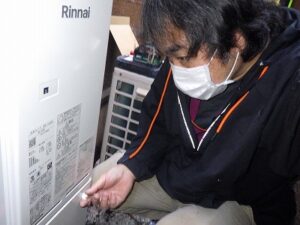

ガス配管を接続したら、ガス漏れ確認をガス漏れ検知器できちんと確認します

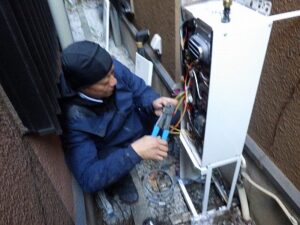

リモコン配線の接続端子を作り直します

リンナイ給湯器の全面パネルを取り付けます

追い焚き付きの給湯器がそばにあるので、

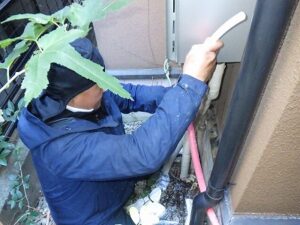

その部分から給水配管を分岐して床暖房の給湯器に接続します

これで自動給水になるので今後給湯器に水を入れる必要がなくなります

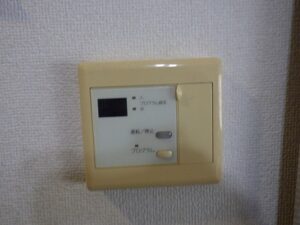

交換前床暖房リモコンです

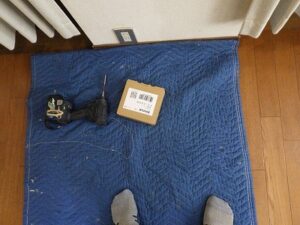

リビングの床を養生します

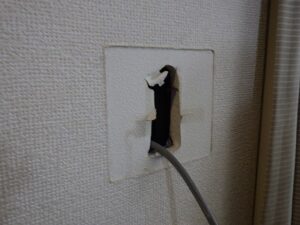

既存の床暖房リモコンを取り外します

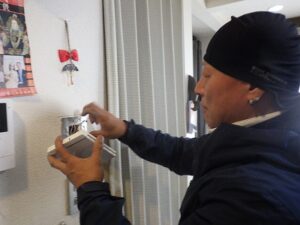

新しい床暖房リモコンの取り付け金具を取り付けます

床暖房に配線を接続します

今回は既存の床暖房リモコンの配線が2芯ですが

配線は3芯を使用していたので給湯器交換することが出来ました。

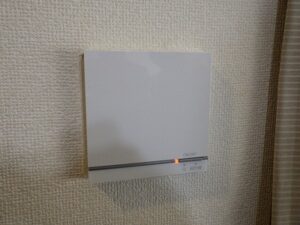

交換後床暖房リモコンです

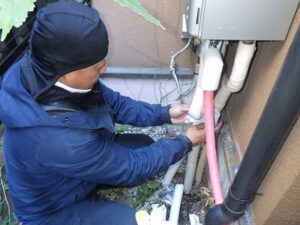

配管にキャンパステープを取り付けます

据え置き台のカバーを取り付けます

交換後給湯器

リンナイRH-62W・据え置き台・FC-09DR・熱動弁

これで安心してお湯が

使えるようになりました！

これだけは注意してください！

ガス給湯器交換業者さんを選ぶ際に

ガス漏れを検知器で確認してくれる業者さんか

きちんと確認してください。

ガス漏れは機械の検知器か圧力検査でないと

微小漏れを確認することは出来ません！

シャボン液やギボシスプレーでは

微小漏れはわかりません！

給湯器交換は給湯器交換業者さん選びが肝になります。

きちんと工事中の様子をみせてくれる業者さんを選びましょう！
